Условные обозначения труб ПНД

Нанесённая на трубах маркировка служит важным ориентиром при выборе изделия для бытовых или производственных целей. Она содержит всю необходимую информацию о технических параметрах, что помогает подобрать оптимальное решение под конкретные задачи.

Маркировка труб ПНД выполняет роль технического паспорта изделия. Она позволяет определить характеристики трубы без проведения измерений и лабораторных испытаний.

Как читается маркировка:

Цветовая маркировка

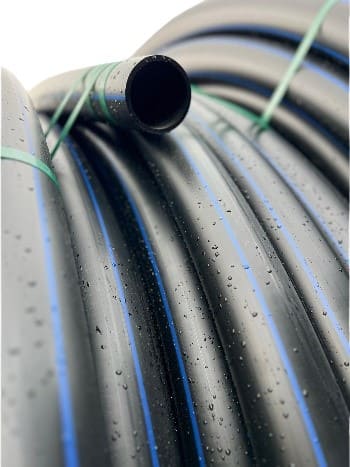

Цветовая линия — яркая полоска, проходящая по всей длине трубы, указывает на назначение трубы. Цветовая маркировка делает идентификацию быстрой и удобной.

• синие — для систем водоснабжения;
• жёлтые — для газораспределительных сетей;
• красные — для горячего водоснабжения;
• без полос — технические трубы, канализация, защита кабеля.

Буквенно-цифровая маркировка

Буквенно-цифровое обозначение — расположено с внешней стороны трубы, повторяется через каждый метр для удобства осмотра и проверки, даже если труба уложена или спрятана.

Эта маркировка гарантирует, что при покупке или монтажных работах легко определить необходимые параметры и выбрать трубы, соответствующие стандартам и эксплуатационным требованиям.

Основные обязательные компоненты маркировки ПНД труб:

1. Производитель или товарный знак
   В начале маркировки указывается название предприятия или его логотип, что помогает идентифицировать источник продукции.
2. Материал изготовления
   Указывается тип пластика или его состав, из которого изготовлена труба.
   В производстве полиэтиленовых труб высокого давления (ПНД) применяются полиэтилены марок 80, 100 и 100+. Наиболее популярной и широко используемой маркой является ПЭ-100, которая обеспечивает оптимальное сочетание прочности и гибкости, подходящее для различных инженерных решений.
3. Номинальное давление (PN)
   Обозначает максимальное рабочее давление, при котором труба сохраняет свои свойства. Это важный параметр для подбора подходящей трубы под конкретные условия работы.
   Обозначения давления (PN):
   • PN10 — труба рассчитана на давление до 10 бар (или 1 МПа).
   • PN16 — до 16 бар (или 1,6 МПа).
   • PN20 — до 20 бар (или 2 МПа).
   • PN25 — до 25 бар (или 2,5 МПа).
   • PN40 — до 40 бар (или 4 МПа).

   Эти параметры служат ориентиром для определения прочности и надежности трубы в условиях эксплуатации. Например, в бытовых системах водоснабжения чаще выбирают трубы с меньшим номинальным давлением, чтобы обеспечить безопасность и экономию. В то время как для промышленных или высоконагруженных систем предпочтительнее использовать трубы с более высоким показателем — например, PN25 или PN40 — что гарантирует их устойчивость к значительным нагрузкам и давлениям.

4. SDR (Standard Dimension Ratio)
   Стандартный размерный коэффициент — параметр, определяющий максимальную нагрузку, которую может выдержать труба, а также соотношение диаметров.
   Значение параметра SDR показывает отношение диаметра трубы к толщине её стенки: чем больше число SDR, тем тоньше стенки и тем меньший уровень давления она способна выдержать. Например, если сравнить две трубы одинакового наружного диаметра — одну с маркировкой SDR 11, другую с SDR 17 — то первая, SDR 11, обладает большей толщиной стенки и, следовательно, более высокой прочностью и устойчивостью к нагрузкам. Это означает, что такие трубы предназначены для эксплуатации при более высоком давлении по сравнению с трубами с более высоким значением SDR.

5. Номинальный наружный диаметр и толщина стенки
   Эти параметры указывают фактический размер трубы и толщину её стенок.
   DN — международное обозначение условного внутреннего диаметра трубы в миллиметрах, который приблизительно соответствует фактическому внутреннему размеру и используется для классификации труб в трубопроводных системах.
   Толщина стенки. Эту характеристику наносят вместе с обозначением DN в маркировке. Размер толщина стенки зависит от предназначения трубы и может находиться в диапазоне от 1,5 до 14,6 мм. Более толстая стенка обеспечивает более высокую прочность и способность выдерживать большие давления.

В таблице ниже соотнесены технические параметры ПНД труб.

6. Класс эксплуатации
   Класс, определяющий уровень нагрузок и условий эксплуатации, для которых рассчитана труба. Класс эксплуатации ПНД труб определяется их маркировкой, указывающей на давление (PN10, PN16, PN20, PN25 и т.д.) и материал (ПЭ 80, ПЭ 100).
7. Назначение
   Трубы делятся на технические (водопроводные, газопроводы) и питьевые (для питьевой воды).
8. Стандарты производства
   На трубах, произведенных на территории Российской Федерации обычно наносят маркировку, содержащую либо ТУ (технические условия), либо ГОСТ (государственный стандарт). Отличие заключается в том, что ТУ создается самим производителем и учитывает широкий диапазон технических характеристик, допускаемых этим предприятием. В то время как ГОСТ разрабатывается государственными органами и характеризуется более строгими и жесткими требованиями к качеству и параметрам продукции.
   Трубные изделия, произведенные на территориях иностранных государст, обычно маркируются в соответствии с международными стандартами, такими как ISO (International Organization for Standardization). ISO — это глобальный свод правил и требований, принятых большинством стран мира. Также часто используют обозначение DIN — стандарты, разработанные немецким институтом по стандартизации (Deutsches Institut für Normung).
   Важно отметить, что нормативные документы, действующие в РФ, соответствуют большинству международных стандартов, обеспечивая совместимость и высокое качество импортной продукции.
9. Дополнительные отметки могут включать:
• Различные технические параметры;
• Знаки качества;
• Номер партии и дату изготовления;
• И др.

Эта маркировка обеспечивает быструю идентификацию и правильный подбор труб в процессе монтажа и эксплуатации, а также подтверждает соответствие отечественным или международным стандартам.
