Фитинги – это элементы, используемые для соединения труб, их разветвления, изменения направления, перехода на другой диаметр, закрепления арматуры и другое. Правильный подбор фитингов оказывает решающее влияние на надежность, герметичность и эксплуатационный ресурс всей системы.
Фитинги являются ключевым элементом трубопроводной системы, поскольку именно соединения чаще всего определяют её надёжность и срок службы.

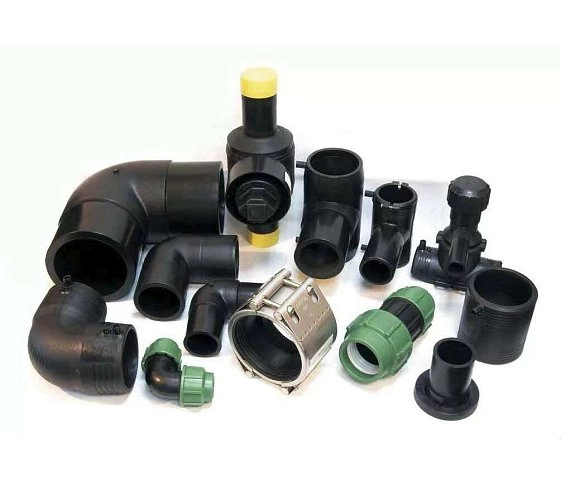

Фитинги для ПНД труб условно классифицируют на четыре основных типа: литые, сегментные (сварные), электросварные и компрессионные. Эти типы отличаются по методам монтажа, уровню сложности установки и областям использования, что позволяет выбрать наиболее подходящий вариант в зависимости от требований проекта.
Сегментные или сварные фитинги
Данный вид соединительных элементов наиболее распространен для полиэтиленовых труб. Монтаж осуществляется посредством сварки, подобно соединению двух трубных отрезков. Получаемое соединение по прочности сопоставимо с цельным участком материала.
К преимуществам этих фитингов относятся доступная стоимость, продолжительный срок службы, широкий ассортимент моделей, размеров и технических параметров.
Среди недостатков – неразборность системы; для демонтажа придется разрезать трубы. Сварочные работы требуют специализированного оборудования, стоимость которого для труб большого диаметра может быть весьма значительной.
Однако для крупных строительных организаций и предприятий ЖКХ такая покупка целесообразна, поскольку им приходится соединять большое количество полиэтиленовых труб различными способами. Сварные фитинги применяются в долговечных коммуникационных системах на масштабных объектах.
Они подразделяются на литые и сварные. Литые фитинги производятся методом литья как единое целое, обеспечивая высокую прочность и пригодность для водопроводов под давлением до 16 бар.
Сварные фитинги изготавливаются путем сварки нескольких трубных секций. Отличаются более низкой ценой и большим выбором диаметров. Важно отметить, что использование сварных фитингов запрещено при монтаже газопроводов.

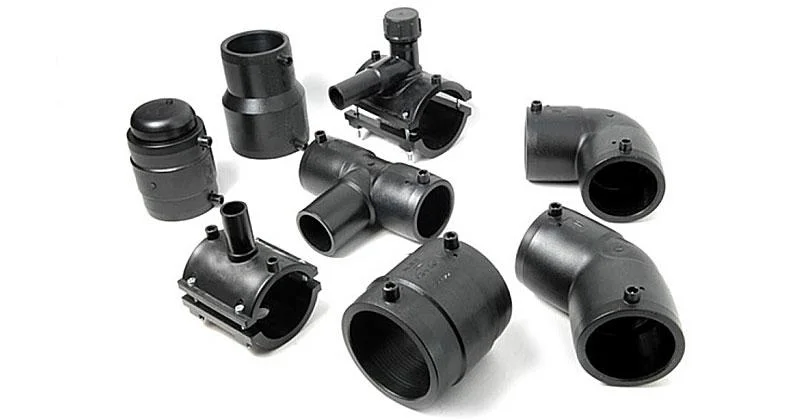

Электросварные фитинги
Электросварные соединительные детали обеспечивают монолитное соединение, благодаря встроенному нагревательному элементу, расплавляющему полиэтилен изнутри. Питание к элементу подводится посредством специального электромуфтового оборудования. На каждой детали имеется штрих-код, содержащий данные об идеальных параметрах сварки. Эти данные считываются сканером сварочного аппарата, который автоматически подстраивает свои параметры, учитывая температуру окружающей среды. Весь процесс соединения максимально автоматизирован и требует минимального участия оператора.
Применение электросварных фитингов предоставляет ряд дополнительных выгод: они позволяют ускорить процесс монтажа, повысить прочность и герметичность соединений, а также упростить сборку трубопроводных систем за счет автоматизации сварочного процесса. Электросварные фитинги применяются в условиях ограниченного пространства, при ремонтах и врезках в существующие сети. Автоматизация процесса сварки снижает риск ошибок и повышает повторяемость результата.

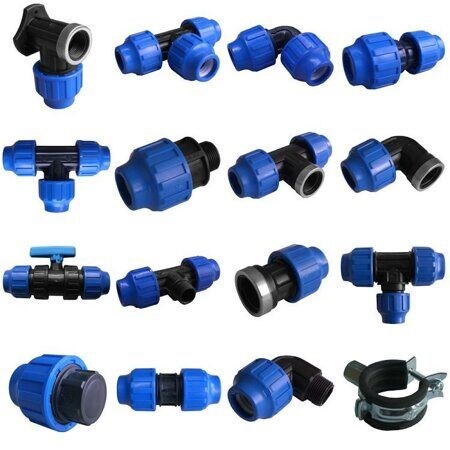

Компрессионные фитинги
Для создания надежных соединений полиэтиленовых труб применяются обжимные фитинги, в конструкции которых предусмотрены зажимная гайка, цанга, опорное и уплотнительное кольца. Ключевое достоинство этих изделий – возможность их демонтажа и повторного использования. Благодаря этому, становится проще вносить изменения в систему трубопровода и использовать фитинги неоднократно.
Еще одно важное преимущество заключается в простоте установки обжимного соединения, которое выполняется вручную, с возможностью подтяжки ключом при необходимости. При этом отпадает потребность в дорогостоящем сварочном оборудовании.
Однако, стоит учитывать, что ассортимент обжимных фитингов ограничен – они не представлены для труб больших диаметров. Кроме того, с течением времени такие соединения могут ослабнуть и утратить герметичность.
Область их применения охватывает в основном монтаж систем холодного водоснабжения в частных домах, временное подключение, ремонт поврежденных участков труб и другие ситуации, когда приобретение и транспортировка сварочного аппарата экономически нецелесообразны.
Фитинги классифицируются не только по способу монтажа, но и по их функциональному назначению.
Рассмотрим основные типы:
- Втулки под фланец: Используются для создания фланцевого соединения на конце полиэтиленовой трубы, позволяя подключать регулирующую арматуру с фланцами. Возможно также соединение с трубами из стали через ответный фланец. Обычно выпускаются как литые фитинги.
- Заглушки: Обеспечивают герметичное закрытие концов труб, бывают литыми и электросварными.
- Крестовины: Аналогичны тройникам, но обеспечивают четыре выходных соединения. Все выходы имеют одинаковый диаметр и встречаются только в категории сварных фитингов.
- Неразъемное соединение ПЭ/сталь: Обеспечивает герметичный и долговечный переход между полиэтиленовой и стальной трубами близкого диаметра. Изготавливаются как литые фитинги.
- Отводы: Предназначены для изменения направления трубопровода под определенным углом. Доступны для различных категорий, но с разными углами поворота. Например, компрессионные отводы обычно предлагают только 90-градусный угол, в то время как литые и электросварные варианты выпускаются с углами 45° и 90°. Самый широкий выбор углов (от 5° до 90°) встречается среди отводов, изготовленных из сегментов полиэтиленовых труб, соединенных сваркой.
- Переходы: Используются для герметичного соединения полиэтиленовых труб разных диаметров. Выпускаются в виде литых и электросварных фитингов.
- Седелки: Позволяют создать врезку боковой ветви меньшего диаметра в существующую трубу, где изначально не было запланировано ответвление. Производятся в компрессионном и электросварном исполнении.
- Соединительные муфты: Используются для соединения двух труб, когда отсутствует возможность сварки встык. Доступны электросварные и компрессионные типы. Кроме соединения гладких концов труб из полиэтилена, возможен переход на резьбовое соединение.
- Тройники: Служат для разделения потока из одной трубы на два перпендикулярных направления, либо для создания бокового ответвления. Диаметр ответвления может быть равен основному или быть меньше. Меньший диаметр ответвления реализуется только в литых фитингах; у других типов все три выхода имеют одинаковый размер.
- Шаровой кран: Запорная арматура, предназначенная для полного перекрытия потока. Не рекомендуется для промежуточной регулировки, поскольку это снижает срок службы. Может обеспечивать переход с гладкой полиэтиленовой трубы на резьбу. Доступен для ограниченного ряда диаметров и только в компрессионном исполнении.
